電纜橋架是供電線路，又是供電系統的重要組成部分，利用熱像儀可以對電纜橋架進行速檢測維護,及時報警,及時巡檢,消除隱患,以防造成事故。

 v

電纜橋架溫度異常的現象

1、橋架線纜整體溫度過高，可能會導致火災或接觸易燃易爆有毒的氣體和液體，發生物料泄漏，設備損壞，甚至人員傷亡的嚴重后果。

2、橋架部分溫度過高，可能出導致供電事故，消防火災發生。

電纜橋架溫度缺陷描述

電纜橋架承擔著電能的輸送,線多量大,這就要求其容量大、運行安全、巡檢維護方便特點，電纜溝易聚集危險氣體，造成隱患，并且化工地表水大多含有化工物料，時間長了，必然會對電纜溝造成污染。電纜溝一般深一米左右，上有蓋板，人員巡檢多有不便。

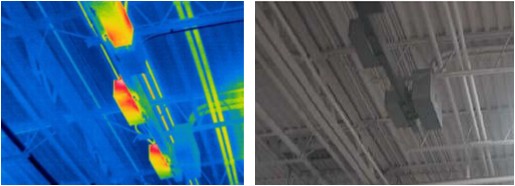

1、線纜橋架溫度整體溫度，導致的原因是線路較多，線路負載較大，散熱不均勻等現象。（見下圖）

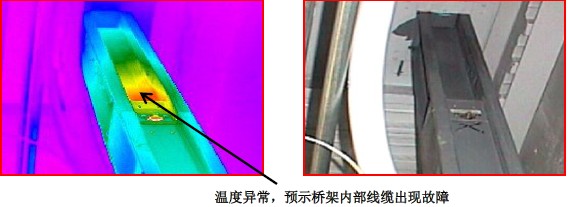

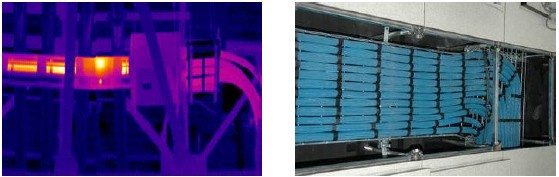

2、橋架部分溫度過高，原因是部分的接頭出現接觸故障，線纜外皮脫離，或甚至短路，同時也有可能是此處溫度沒有有效散出，造成的熱量聚集。（見下圖）

線纜橋架熱缺陷的紅外熱像檢測依據

由于線纜橋架是有金屬、甚至還在橋架的內部或外部包裹上隔熱棉，或防火材料，所以在檢測時，一般不打開橋架蓋板的條件下，需要通過橋架的表面尋找與內部故障，即使有橋架表面超過正常表面的溫差5℃，也可能預示著非常嚴重的內部故障。

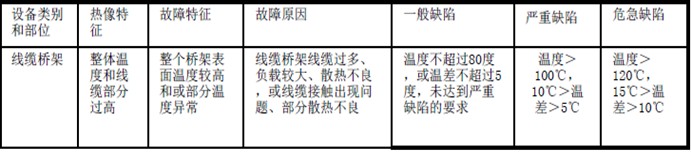

按照線纜橋架設計維護的要求，對的熱缺陷判斷的依據是：

建議：

1、當有5℃左右溫差，建議持續關注，如有繼續溫升，建議不影響生產的時候拆開檢修；

2、當超過10℃左右溫差，建議短時間內進行停電檢修。

線纜橋架使用紅外熱像儀檢測的優勢

由于橋架安裝位置高，溫度變化小，所以平時維護時很容易被忽視，很多時候觀察一下表面顏色變化或使用點溫儀檢測，和這些維護手段相比較，使用熱像儀就會有很大的優勢：

1、無論是使用點溫儀還是觀察顏色，使用熱像儀檢測效率都會大大提高；

2、由于點溫儀在遠距離時，檢測的是以激光指示點為圓心的一個較大區域的溫度，所以即使表面有5－10℃溫差，也是很難發現，便容易造成漏檢；觀察顏色，當溫度變化很小時非常不容易發生顏色變化，所以也極易容易造成漏檢。

如何才能拍攝清晰準確的熱像圖？

使用紅外熱像進行橋架檢測時，希望得到一幅清晰準確的紅外熱圖，我們建議：

1、注意檢查接口和插頭，尋找內部故障，關注溫度高出 3-5oC；

2、拍攝時，可能需要使用長焦鏡頭檢查高處的母線或線纜（接頭），避免反射現象發生；

3、遠距離進行檢測，在較近距離時注意紅外-可見光

行業應用

線纜橋架是石油、化工、電力、輕工、電視、電訊等方面應用最廣泛的一種線纜的架設方式，所以此類企業中的對于線纜橋架維護是非常主要的。
