LED產品擁有廣闊的市場前景勿庸置疑，尤其是在照明領域。如果LED光源廣泛應用于照明領域?qū)⑹侨祟愓彰魇飞系囊粓龈锩?。但受技術等因素的制約目前還不能廣泛推廣。

  LED簡介

  LED (Light Emitting Diode)，又稱發光二極管，是利用固體半導體芯片作為發光材料，當兩端施加正向電壓時，半導體中的載流子發生復合，放出過剩的能量而引起光子發射產生可見光、遠紅外、近紅外光。LED是一種新型的固態光源，已經在特殊領域顯現出自身優異的效果，各種類型的LED、利用LED作二次開發的產品及與LED配套的產品發展迅速，新產品不斷上市，已發展成不少新型產業。展望將來，還期望更進一步地提高。

  熱像儀在LED行業中有哪些主要應用點？

  事實上，LED的實際壽命與工作溫度往往成反比，如LED使用壽命在工作溫度為74℃為10000小時、63℃為25000小時，小于50℃時，則可為50000小時。根本原因是LED的光電轉換效率極差，大約只有15%至20%左右電能轉為光輸出，

  其余均轉換成為熱能，因此，當大量使用高功率的LED于一塊模組，應用于高亮度的操作時，這些極差的轉換效率將造成散熱處理的大問題。熱像儀不僅在研發過程中能夠發揮作用，而且也可以應用在產品的品質管理等方面。

  1 研發，主要是對LED模塊驅動電路（包括電源）、光源半導體發熱分布分析、及光衰測試等。

  a）LED模塊驅動電路

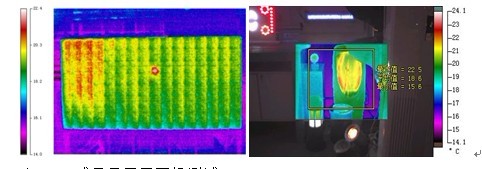

  在LED產品研發中，需要工程師進行一部分驅動電路設計，例如整流器電路模塊。利用熱像儀，工程師可以迅速而便捷地發現電路上溫度異常之處，便于完善電路設計。

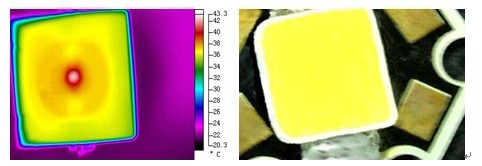

  b）LED光源半導體芯片發熱

  利用熱像儀，工程師可以所得到的光源半導體芯片發熱紅外熱圖，分析出其芯片在工作時的溫度，以及溫度的分布情況，在此基礎，達到提高LED產品壽命的目的。

 c）光衰試驗

  LED產品的光衰就是光在傳輸中的信號減弱，而現階段全球的LED大廠們做出的LED產品光衰程度都不相同，大功率LED同樣存在光衰，這和溫度有著直接的關系，主要是由晶片、熒光粉和封裝技術決定的。目前，市場上的白光LED其光衰可能是向民用照明進軍的首要問題之一。

  2 品質管理

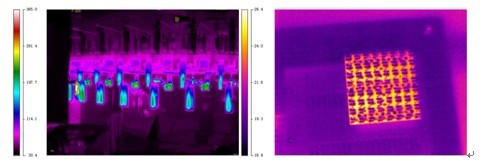

  a）  半導體照明：吹制燈泡均勻性

  通過熱像儀抓拍產線玻璃吹泡的過程，進行參數修正，改善掐口工藝，可       以有效提高產品成品率，降低成本。

  b）  LED檢測芯片封裝前的溫度

  LED芯片封裝前檢測溫度可以避免封裝后因溫度異常，降低廢品率。此階段手不能接觸表面，熱像儀能夠很好的幫助客戶發現此處的問題，作為流水線檢測工具。

  c）   LED成品顯示屏開機測試

  LED顯示屏完成后，要做最后驗收，通過不同顏色的測試來看屏幕是否符合交貨的要求，目前大多數企業都沒有這個流程。使用熱像儀后，能夠?yàn)閺S家完善產品檢測標準，提高產品質量。

  典型客戶

    飛利浦、松下等。

  紅外熱像儀的獨特作用

  在使用熱像儀前，LED產品企業一直都沒有很好的解決這個問題手段或方法。熱像儀能夠發揮獨特作用：

  1 通過紅外線熱像儀檢測目標時，不需要斷電，操作方便，同時非接觸測量使原有的溫度場不受干擾；反應速度較快，小于1毫秒。

  2 FLIR熱像儀畫中畫及熱疊加技術：用戶采用FLIR畫中畫及熱疊加技術，除了可以拍攝紅外圖像外，還可以同時捕獲一幅可見光照片，并將其融合在一起，有助于第一時間識別和定位故障。

  拍攝時可能會遇到哪些問題？

  可能由于觀察目標較小，使用160×120熱像儀時，會發生很難發現準確的故障點，需要我們更換320×240熱像儀（甚至需要更換鏡頭）進行檢測。

  如何才能拍攝優質紅外熱像？

  使用熱像儀進行拍攝時，若要得到一幅優秀的紅外熱圖，我們建議：

  1 需要分辨較小溫差的場合，盡量選擇熱靈敏度較高的熱像儀；

  2 先用自動模式測量溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍。
