CRT是使用陰極射線管的顯示設備（包括電視機、顯示器等），目前在市場上占有較大份額。利用熱像儀對阻尼電阻、電子槍、偏轉線圈、高壓包等部位溫度場檢測，可以提高CRT產品質量，具有傳統檢測方式無法比擬的優勢。

CRT設備

陰極射線管主要有五部分組成：電子槍，偏轉線圈，蔭罩(熒光粉層及玻璃外殼，CRT顯像管使用電子槍發射高速電子，經過垂直和水平的偏轉線圈控制高速電子的偏轉角度，最后高速電子擊打屏幕上的磷光物質使其發光，通過電壓來調節電子束的功率，就會在屏幕上形成明暗不同的光點形成各種圖案和文字。

CRT設備具有可視角度大、無壞點、色彩還原度高、色度均勻、可調節的多分辨率模式、響應時間極短、無抖動、長壽命、價格低廉等優點。所以在監視器以及一些特殊應用等市場還占有較大份額。

熱像儀檢測CRT設備哪些部位？

CRT設備的主要部分就是CRT管，在CRT正常工作時，消耗大量的電能，由于效率較低，隨之產生熱。溫度較高的部件或器件有：

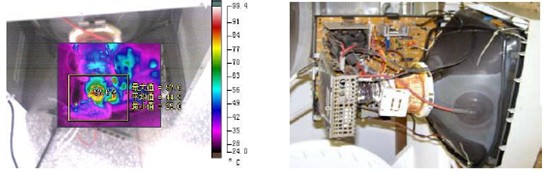

1 阻尼電阻

阻尼電阻就是為了防止電路回路構成等幅震蕩，在線路中串聯或并聯電阻來消耗掉一部分能引起震蕩的能量。由于阻尼電阻具有一定的溫度使用要求，所以對阻尼電阻溫度檢測可以能夠合適的器件，以及減小震蕩。

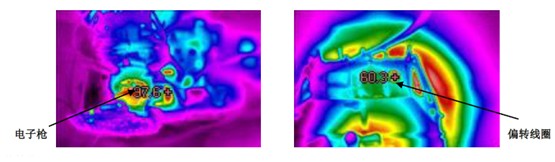

2 電子槍 顯示器的中心處就是電子槍，位于CRT的最底端。從本質上講，電子槍不過是體積更大、功率更大的二極管。電 子在電子槍那兒獲得動能，電子到達CRT前表面內側時撞擊熒光粉（磷質）而失去動能，熒光粉受到撞擊而發光、發 熱，這是一個動能向光能、熱能的轉換過程。

3 偏轉線圈 偏轉線圈套在顯像管的管頸和管錐體相連接處，通過線圈上的電流，產生在水平垂直方向上線性變化的磁場， 使電子束發生水平或垂直方向的掃描，偏轉線圈一般直接繞在磁環上。電流通過偏轉線圈主要控制電子束的方向， 一般溫度控制在80℃以下。

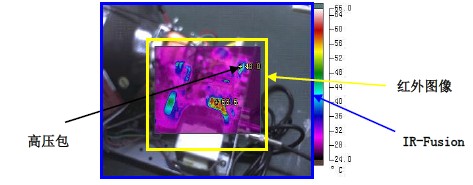

4 高壓包

高壓包為電子槍提供高電壓，正常運行時溫度在40℃左右，極限溫度為60℃。利用熱像儀可以直接測試高壓包溫 度值。

典型客戶

索廣、上廣電、康佳、創維、飛利浦、東芝、日立、冠捷等

紅外熱像儀的獨特作用

1 通過紅外線熱像儀檢測目標時，不需要斷電，操作方便，同時非接觸測量使原有的溫度場不受干擾；反應速度較 快，小于1毫秒。

2 利用配套的紅外分析軟件，用戶可以不需要在現場，對所獲得的電源溫度數據進行詳細而全面的分析，同時生成 一個完備的溫度報表。

3  FLIR熱像儀畫中畫及熱疊加技術：用戶采用FLIR畫中畫及熱疊加技術，除了可以拍攝紅外圖像外，還可以同時捕獲一幅可見光照片，并將其融合在一起，有助于第一時間識別和定位故障。

拍攝時可能會遇到哪些問題？

在CRT剛開啟時，溫度的差異會很小，檢測比較困難，故建議把CRT開啟20至30分鐘后進行檢測。

如何才能拍攝優質紅外熱像？

使用熱像儀進行拍攝時，若要得到一幅優秀的紅外熱圖，我們建議：

1 需要分辨較小溫差的場合，盡量選擇熱靈敏度較高的熱像儀；

2 拍攝時，鏡頭焦距清晰，然后使熱像儀紅外鏡頭軸線盡量與所要拍攝的目標面與盡量垂直；

3 先使用自動模式測量的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍。
