管道是生產的重要設備，利用熱像儀檢測管道堵塞、減薄、腐蝕、滲漏等故障，從而避免對環境及人員造成傷害；也可以使用熱像儀對管道的保溫進行檢測和評估，從而減少能耗，達到節能效果。

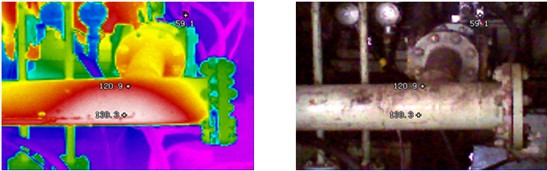

紅外熱像儀在檢測管道中的應用

    對管道進行溫度檢測一般有以下應用：

1 管道堵塞，由于堵塞部位和其他部位熱容量不同導致溫差，這些溫差傳遞到管線外殼，就可以使用紅外熱像儀在管道外部拍攝到故障。

2 管道內壁受磨損或是腐蝕導致減薄，其溫度會比正常部位溫度偏高，從而可以檢測出故障。

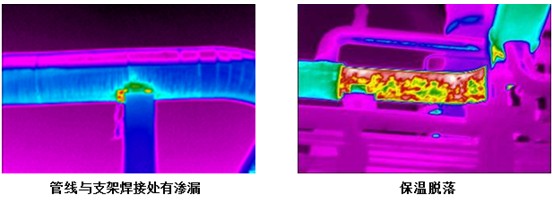

3 管道由于局部溫度波動較大導致材料熱疲勞造成裂紋、泄漏，故障處會滲漏管道內介質，如果管道內介質為低溫介質（如氨氣）或是高溫介質時，管道滲漏介質與管道外壁溫差不同，可使用紅外熱像儀拍攝到故障。

4 管道保溫脫落，其脫落處溫度偏大，可在熱像圖中清晰顯示。熱像儀還可檢測出管道溫度，作為保溫是否達到規定效果的判斷依據。

5 換熱器爐管堵塞或是內漏，導致?lián)Q熱效率降低，影響正常生產和造成能源浪費，可以使用熱像儀檢查出故障。

6 加熱爐或是反應器爐管在高溫高壓和腐蝕性強的環境下工作，會造成熱斑、龜裂、滲碳、氧化、熱裂、減薄等，嚴重影響其使用壽命。利用紅外熱像儀通過窺視孔對爐內爐管測試，可得到故障的熱圖像，為維修爐管的實施方案提供依據。


現場可能會遇到哪些問題？

1 若管道保溫層較厚，內部溫差不容易傳遞到管線表面，故測量故障點也較為困難。

2 有部分管道外殼為光亮鐵皮或不銹鋼，其發射率低而反射率高，容易將附近高溫輻射源反射進紅外熱像儀，造成嚴重干擾；在拍攝此類管道時可在易發生泄漏的彎角、三通、焊接縫處用油漆（任意顏色）噴涂，提高該部位發射率。

3 在檢測爐管時，反應器/加熱爐內氣體、蒸汽和二氧化碳對紅外線有吸收作用，需要對熱像儀加上濾光片進行檢測。

如何才能拍攝清晰的熱像圖？

    管道的外殼通常處于環境溫度下，使用紅外熱像進行檢測時，外殼的溫差相對較小，要得到一幅清晰的紅外熱圖，我們建議：

1 對于溫差較小的場合，盡量選擇熱靈敏度高的熱像儀。

2 拍攝時要注意盡量避免測量陽光直射，在陰影處拍攝液位線不容易受到陽光干擾，效果較好。

3 拍攝時注意觀察周圍有無其他熱源，特別對于表面較光亮的管線，其外殼較易反射周圍熱源，造成檢測干擾，故在拍攝時若周圍有熱源，請改變拍攝角度。

4 先使用自動模式測量管道的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。

5 對于使用像鋁箔或不銹鋼一類的高反射金屬材料作為外層的管道來說，可在易發生泄漏的彎角、三通、焊接縫處用油漆（任意顏色）噴涂，提高該部位的發射率
