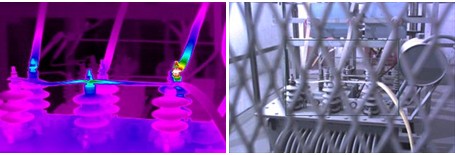

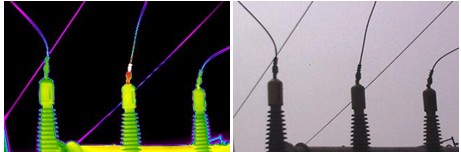

在輸配電系統中，有大量的金具等，常常由于接觸不良、腐蝕或內部異常等各種原因，出現異常過熱點，嚴重影響安全供電。使用紅外熱像儀可以準確地檢測出過熱點，及時排除隱患，確保供電安全。

什么是電力金具？

    電力金具是指連接和組合電力系統中各類裝置，以傳遞機械、電氣負荷及起到某種防護作用的金屬附件。他們把導線連接起來組成通電回路，通過絕緣子將導線懸掛于桿塔上，并保護導線和絕緣子免受高電壓的傷害，同時使電暈和無線電干擾控制在合理的水平，保護人類的生活環境。由于電壓等級的提高，特高壓輸電線路金具除了具有超高壓金具的基本條件外，還要滿足在保護絕緣子、屏蔽電暈和無線電干擾方面的更高要求。根據大量紅外檢測結果來看，高壓線路中線路金具的熱缺陷較多，集中在耐張線夾、四分裂變?nèi)至堰B接導流板、跳線線夾、接續管等機械連接部分。

電力金具發熱的原因？

1 氧化腐蝕。由于外部熱缺陷的導體接頭部位長期裸露在大氣中運行，長年受到日曬、雨淋、風塵結露及化學活性氣體的侵蝕，造成金具導體接觸表面嚴重銹蝕或氧化，氧化層都會使金屬接觸面的電阻率增加幾十倍甚至上百倍；

2 導線接頭松動。導體連接部位在長期遭受機械震動、抖動或在風力作用下擺動，使導體壓接螺絲松動；

3 安裝質量差。a) 如接頭緊固件未緊到位；

              b) 安裝時緊固螺絲上下未放平墊圈或彈簧墊圈，受氣溫?zé)崦?/span>冷縮的影響而松動；

              c) 線夾與導線接續前未清刷，沒有涂電力復合脂，或復合脂封閉不好，使潮氣侵入造成氧化使接觸電阻變大而發熱；

              d) 鋁導線與銅接點連接未加銅鋁過渡接頭；

              e) 線夾結構不好，導線在線夾端口受傷斷股；

              f) 線夾大小與導線不配套，輸電線連接點前后截面及導流能力不匹配；

              g) 線夾結構造成的磁滯渦流損耗發熱。

紅外熱像儀檢測電力金具的優勢

1 紅外檢測具有遠距離、不停電、不接觸、不解體等特點，給電力系統線路狀態監測提供了一種先進手段。

拍攝時可能會遇到哪些問題？

1 若線路負載較低，局部溫升不會很高，紅外熱像儀往往不能檢測出來，故在進行電力金具檢測前先確定該線路負載是否超過30％，否則有可能無法進行檢測。

2 紅外熱像儀需配長焦鏡頭。

如何能做好電力金具的檢測？

    電力金具往往直接安裝于室外線路，其受外部環境干擾的因素也較多，

我們建議：

1 檢測時要注意盡量避免測量陽光直設，特別是避免正午進行拍攝。

2 若在自動模式下熱圖不清晰，可先使用自動模式測量電力金具的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。

3 若現場有多個電力金具，且工作狀態相似，請互相對比電力金具溫度，這樣可及時發現電力金具發熱的故障。
