高爐是鋼鐵冶金企業的重要設備，高爐運行的好壞直接關乎整個鋼鐵廠的全部流程的運行。而高爐爐襯嚴重?fù)p毀則造成高爐無法繼續生產。紅外熱像儀可以快速、安全的檢測爐襯磨損，為設備的維護和長久運行打下堅實的基礎。

高爐簡介

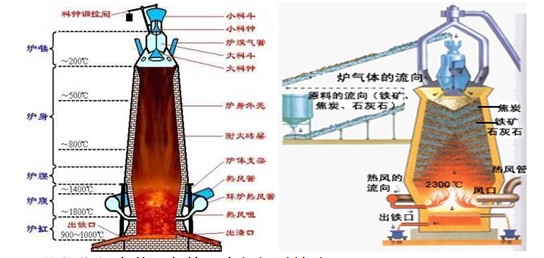

    高爐是一種生產液態生鐵的鼓風豎爐，它的形狀像一個筒。煉鐵的方法就是從爐頂加入礦石、焦炭和石灰石，從爐底部向爐內通入加壓空氣，在焦炭燃燒時，礦石、石灰石與焦炭一起發生反應，最終形成鐵水和爐渣。高爐的工作空間是用耐火材料砌筑而成的?，F(xiàn)代高爐爐型由爐缸、爐腹、爐腰、爐身和爐喉五段組成。其中爐缸、爐腰和爐喉呈圓筒形，爐腹呈倒錐臺形，爐身呈截錐臺形。

    高爐爐襯是用能夠抵抗高溫和化學侵蝕作用的耐火材料砌筑成的。爐襯的主要作用是構成工作空間，減少散熱損失，以及保護金屬結構件免遭熱應力和化學侵蝕作用。有耐火材料出現裂縫或脫落，爐內高溫鐵水（1350攝氏度左右）就會順著裂縫或者脫落部位直接泄漏到水冷系統、保溫系統、爐壁，嚴重會造成整個高爐報廢。局部減薄會把局部耐高溫材料的高溫通過水冷系統、保溫系統傳遞給爐壁，經常用熱像儀定期察看很容易發現這些隱患問題。

紅外熱像儀為什么能檢測高爐爐襯缺陷？

    有耐火材料出現裂縫、脫落、局部減薄等缺陷，會把局部耐高溫材料內部的高溫傳遞給爐壁，從而使高爐爐皮的表面溫度場分布不均勻。紅外熱像儀可以測出過熱區的最大溫度、過熱區大小及位置，從而可以判斷出襯里缺陷部位，缺陷嚴重程度、缺陷面積大小等。

紅外熱像儀的優點

爐襯缺陷檢測的傳統方法，一般是靠眼看、耳聽來觀察爐殼是否發紅、鼓包和漏風或是爐襯多層埋偶，根據各層熱電偶的溫度來推測高爐爐體的侵蝕情況。缺點是：

  a)無法及時發現爐襯的早期缺陷，貽誤搶修時機；

  b)無法確定爐襯缺陷的部位和損壞程度；

  c)無法指導補焊、灌漿，是檢修陷入盲目。

  通過紅外熱像圖缺點高爐內襯缺陷部位，分析缺陷的嚴重程度、缺陷面積大小，制定施工方案，指導灌漿造襯施工等。最后，用紅外熱像圖驗收施工質量，以確保復后的設備安全可靠運行。

紅外熱像儀如何檢測爐襯缺陷？

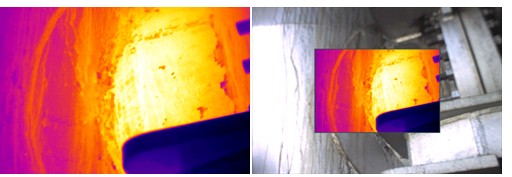

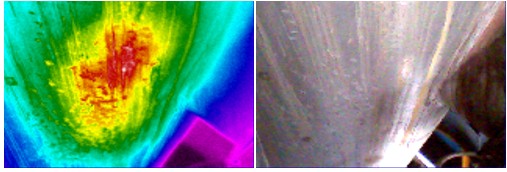

    利用紅外熱像儀對高爐表面進行分區塊的檢測，并通過紅外分析軟件，對得到的熱圖像進行溫度分布的分析。通過爐皮表面的不同變化，可以直接判斷有無內襯缺陷。如果某部位拍攝的熱圖對比溫度明顯上升，可以認定爐內襯已有損壞侵蝕。

如何才能拍攝清晰的熱像圖？

1 對于溫差較小的場合，盡量選擇熱靈敏度較高的紅外熱像儀。

2 拍攝時注意觀察周圍有無其他熱源，特別對于表面較光亮的設備，其外殼較易反射周圍熱源，造成檢測干擾，在拍攝時若周圍有熱源，請改變拍攝角度。

3 先使用自動模式測量反應器的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。
