鐵譜儀系統包括鐵譜儀主機、鐵譜分析顯微鏡、鐵譜片參考對照軟件FITS三部分。分析式鐵譜儀利用高梯度，強磁場將機器潤滑油中的鐵磁性及順磁性磨粒分離出來，并按其粒度大小順序地沉在玻璃片上制成鐵譜片，鐵譜分析顯微鏡可對鐵譜片上的磨損微粒進行形態、尺寸、成份及數量等方面的觀測和分析。

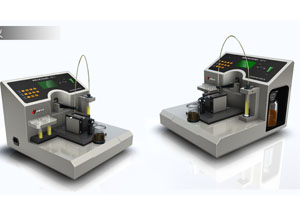

　　圖表 1 單聯式鐵譜儀

　　廣泛應用于各類機器系統的磨損監控和潤滑油油品評定，也可用來進行磨擦狀態及磨損機理的研究，因此，它是實現機器工況監測和進行微粒磨擦學研究

　　的重要儀器。

　　【性能特點】

　　YTF系列分析式鐵譜儀主機

　　◆ 輸送油樣采用氣壓微量泵, 輸送平穩，操作使用方便,工作可靠穩定。

　　◆ 鐵譜基片傾角有級可調，以滿足不同粒度磨粒油樣選用。

　　◆ 支臂有定位裝置，可調整輸油管到鐵譜基片的距離，使油樣入口處狀態保持一致，提高了鐵譜片制作的再現性。

　　◆ 裝有數顯定時器可在0～60分鐘范圍選擇，到時蜂鳴或停泵。

　　◆ 可調的常速/快速制譜片速度。常速：0～30轉每分鐘;快速：31~60轉每分鐘。

　　◆ 儀器自動保存用戶最近一次使用的速度和時間，且掉電不丟失，方便用戶自己設置一個經驗值。

　　鐵譜分析顯微鏡

　　◆ 具有透射、反射雙光路照時并配有多種濾色及偏振光裝置，兩路照明可同時或分別使用各自無級調節亮度。

　　◆ 采用平場消色差物境，平場目鏡使光學系統成像清晰，觀察舒適。

　　◆ 獨立顯微鏡反射電源箱，內裝變壓器、指示燈及調光電路。

　　【技術參數】

　　氣隙中心最大場強>1.5T，

　　最大磁場梯度>5.0T/cm;

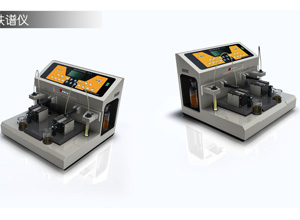

　　圖表2 雙聯式鐵譜儀

　　油樣輸送流量范圍：15～4 0ml/h

　　快速：>100ml/h;

　　鐵譜基片尺寸 0.17 x 24 x 60mm;

　　鐵譜基片傾角：2°、3°、4°(有級可調);

　　定時器定時范圍：0～60分鐘
